Занятие № 5. Инструменты Элемент по траектории и Элемент по сечениям.
Цель: изучить настройки и научиться применять инструменты Элемент по траектории и Элемент по сечениям.
Задание № 1. Элемент по траектории. Скрепка
Создадим модель скрепки:
Данную форму смоделируем с помощью инструмента Элемент по траектории. Для применения инструмента необходимо минимум два эскиза, один из которых содержит сечение формы, а второй - траекторию по которой строится форма.
Создайте эскиз в плоскости XY.

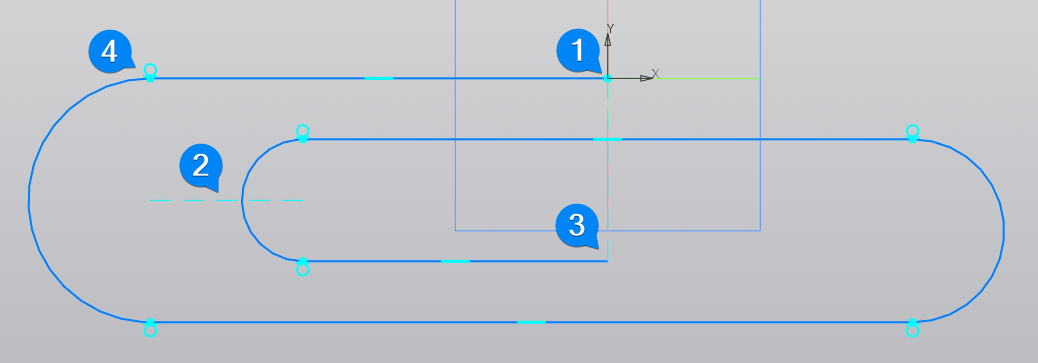

С помощью инструментов Отрезок и Дуга по двум точкам нарисуйте следующий контур:
Первую точку отрезка привяжите к началу отсчёта 1. Примените Выравнивание по горизонтали к центрам двух дуг 2. Выровняйте обозначенную точку 3 и начало отсчёта по вертикали. Добавьте ограничение Касание ко всем дугам и касающимся их отрезкам 4.

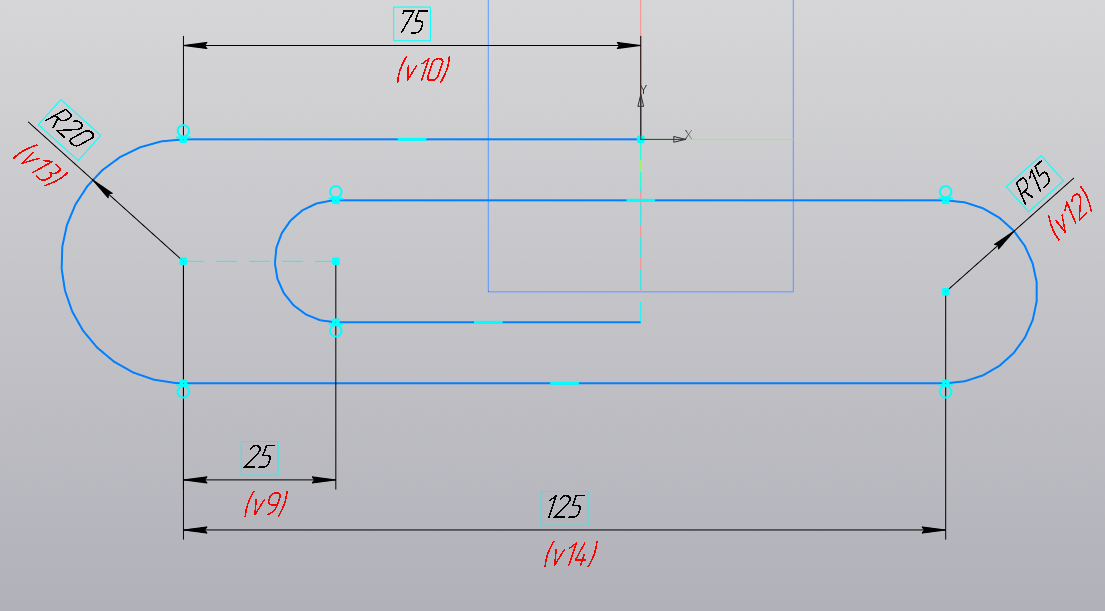

Нанесите следующие размеры:
Нажмите кнопку
чтобы выйти из режима редактирования эскиза. Данный эскиз должен быть полностью определён.
Создайте новый эскиз в плоскости ZY.

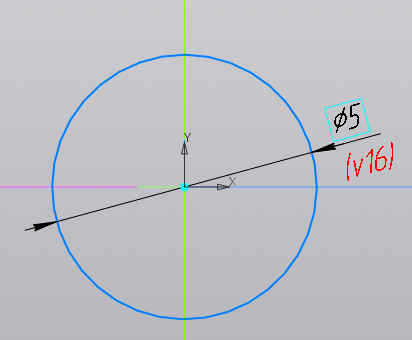

Нарисуйте окружность, центр которой совпадает с началом отсчёта. Укажите диаметр окружности:
Нажмите кнопку чтобы выйти из режима редактирования эскиза. Данный эскиз должен быть полностью определён.
Активируйте инструмент Элемент по траектории
. В первую очередь необходимо указать Сечение. Щёлкните по второму эскизу с окружностью. Затем выберите все сегменты контура в первом эскизе. Подтвердите применение инструмента, нажав на зелёную галочку
.

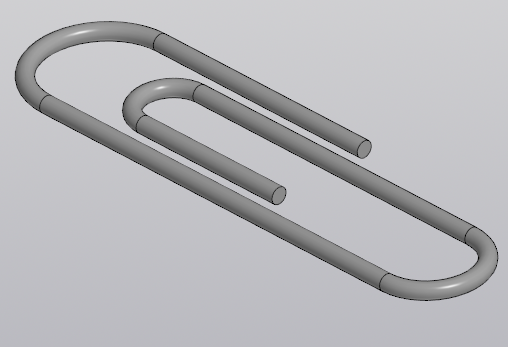

Модель скрепки готова.
Сохраните деталь под именем 05-1 Скрепка. Выберите пункт меню Файл - Сохранить как. В появившемся диалоговом окне укажите имя файла и папку для сохранения, после чего нажмите кнопку Сохранить.
Задание № 2. Элемент по сечениям. Флакон
Создадим модель пластикового флакона:
Для создания формы используем инструмент Элемент по сечениям. Для применения инструмента необходимо изобразить ряд эскизов, которые являются сечениями моделируемой формы.
Создайте эскиз в плоскости XY.

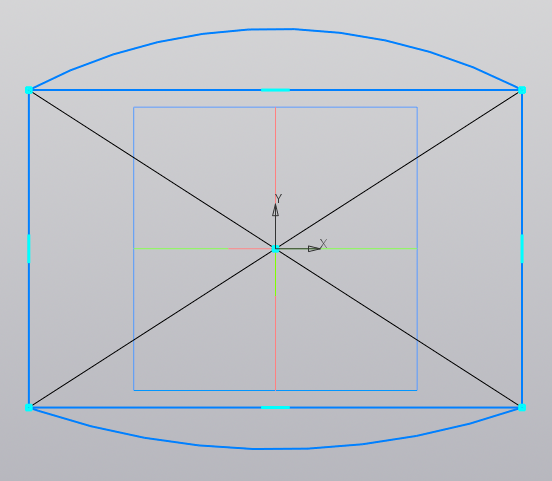

Используйте инструменты Прямоугольник по центру и вершине и Дуга по трем точкам для рисования следующего эскиза:

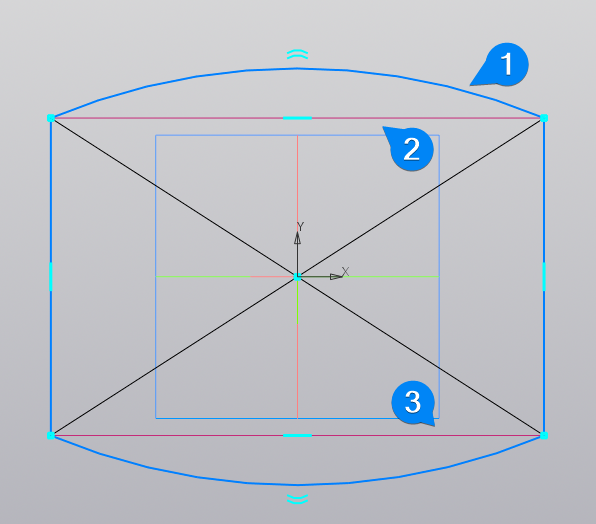

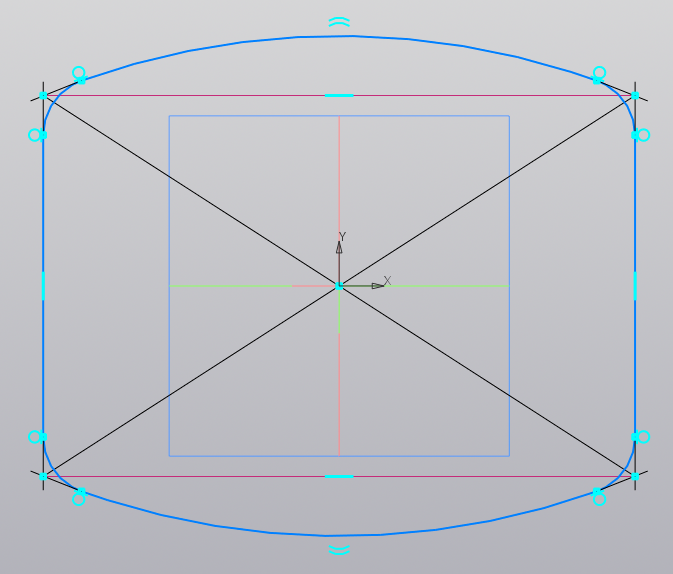

Примените ограничение Равенство к дугам 1 а горизонтальные линии прямоугольника 2 и 3 преобразуйте во Вспомогательные:
Активируйте инструмент Скругление

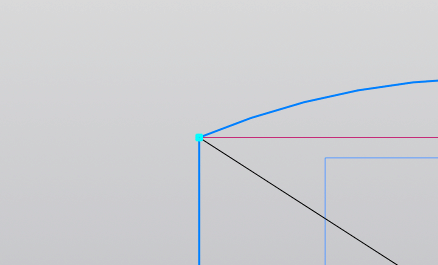

. С его помощью можно добавить скругление непосредственно к элементам эскиза. В параметрах инструмента установите Радиус скругления равным 8,5 мм. Затем по-парно щёлкайте по элементам эскиза для добавления скругления:
После применения Скругления, эскиз должен выглядеть следующим образом:
Примените ограничение Равенство к каждому закруглённому элементу.

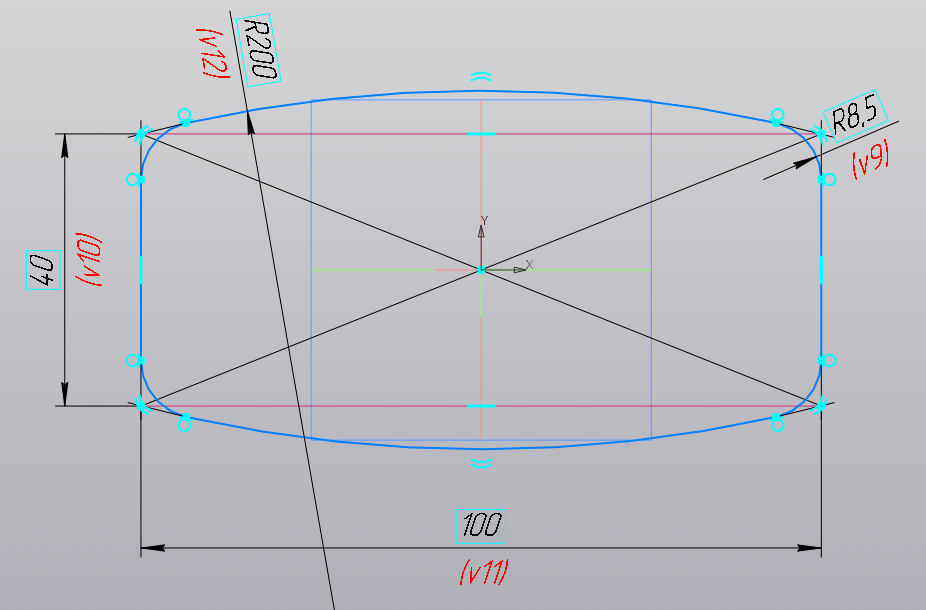

Нанесите следующие размеры:
Нажмите кнопку чтобы выйти из режима редактирования эскиза. Данный эскиз должен быть полностью определён.
Первое сечение готово. Для рисования эскиза следующего сечения необходимо добавить вспомогательную плоскость.
Активируйте инструмент Смещенная плоскость
, который располагается в категории Вспомогательные объекты.
Если какую-либо команду не удаётся найти на панели инструментов, вы можете воспользоваться поиском:

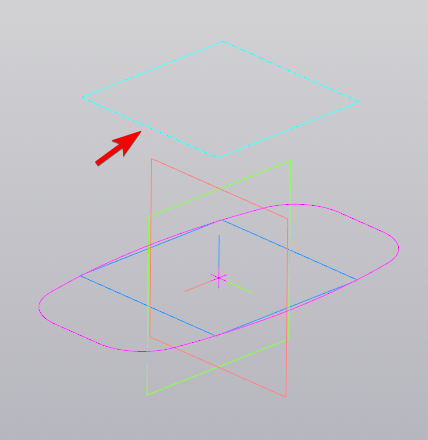

После активации инструмента, необходимо указать Базовую плоскость. Щёлкните по плоскости XY. В параметре Расстояние укажите 50 мм - смещение вспомогательной плоскости относительно базовой. Подтвердите настройки, нажав на зелёную галочку. В рабочей области должна появится новая плоскость:

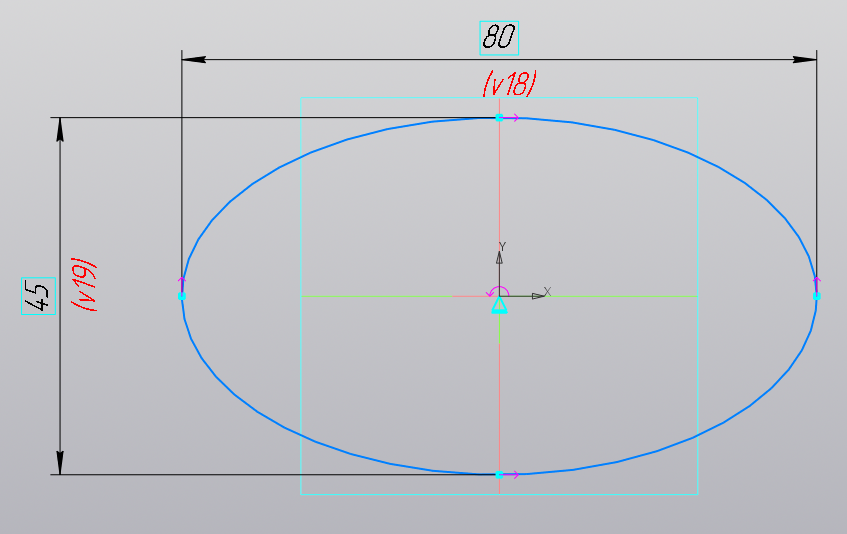

Создайте эскиз на вспомогательной плоскости. Нарисуйте Эллипс
, центр которого совпадает с началом отсчёта и нанесите указанные размеры:
Нажмите кнопку чтобы выйти из режима редактирования эскиза. Данный эскиз не будет определён.

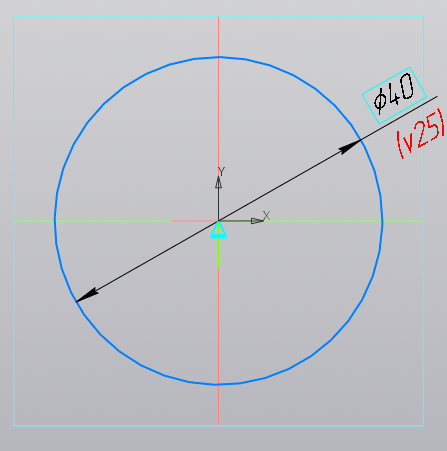

Создайте ещё одну Смещенную плоскость относительно плоскости XY на расстоянии 125 мм. На этой плоскости изобразите эскиз, содержащий окружность:

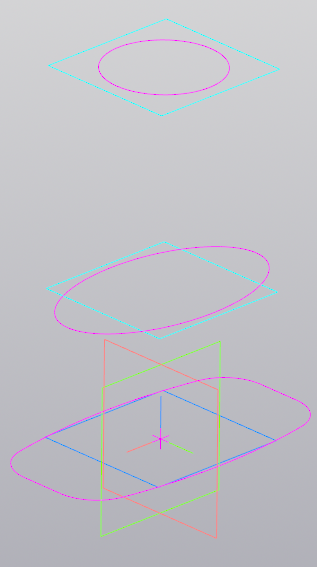

На данный момент рабочая область должна выглядеть следующим образом:
Активируйте инструмент Элемент по сечениям

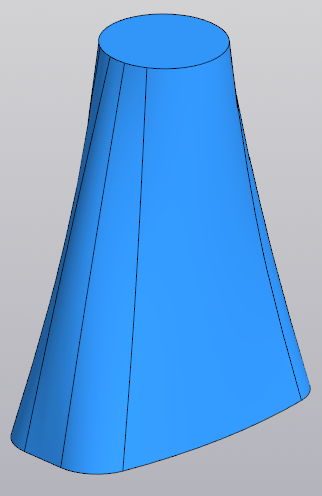

. Последовательно выберите эскизы, начиная с нижнего. Подтвердите применение инструмента, нажав на зелёную галочку . Результат применения инструмента будет выглядеть следующим образом:
Самостоятельно примените инструмент Оболочка, чтобы сделать форму полой с толщиной стенок равной 3 мм.
После этого добавьте Скругление с радиусом 5 мм к нижней кромке формы.

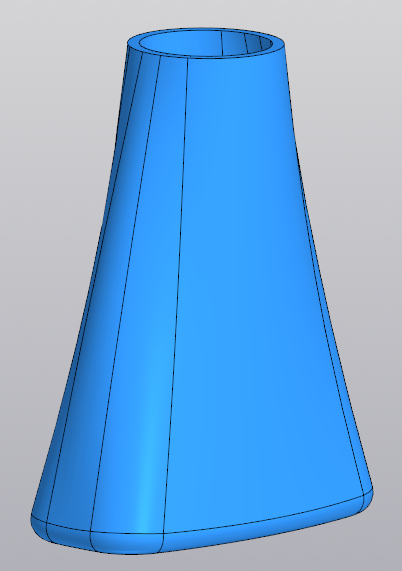

Модель флакона готова.
Сохраните деталь под именем 05-2 Флакон. Выберите пункт меню Файл - Сохранить как. В появившемся диалоговом окне укажите имя файла и папку для сохранения, после чего нажмите кнопку Сохранить.
Задание № 3. Маховик
Применим, изученные сегодня и на прошлых занятиях, инструменты для создания модели маховика:
Моделирование внешнего кольца
Для создания внешнего кольца воспользуемся инструментов Элемент по траектории.
Создайте эскиз в плоскости XY.

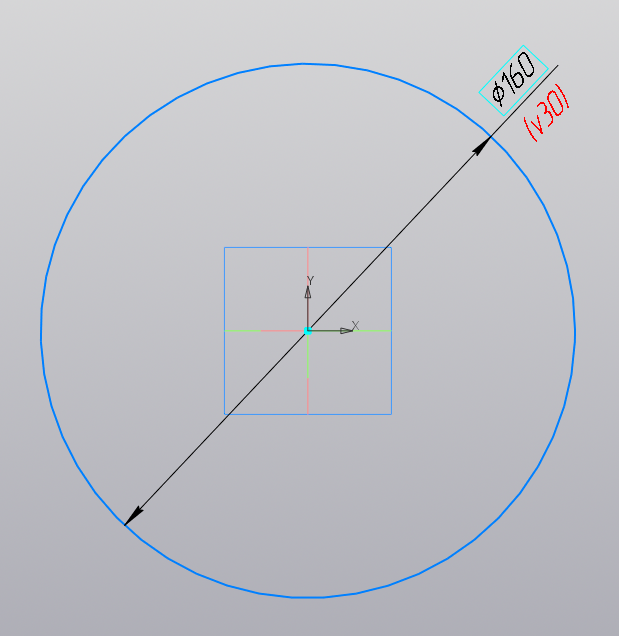

Нарисуйте Окружность с диаметром 160 мм с центром в начале отсчёта:
Нажмите кнопку чтобы выйти из режима редактирования эскиза. Данный эскиз должен быть полностью определён.
Создайте эскиз в плоскости ZX.

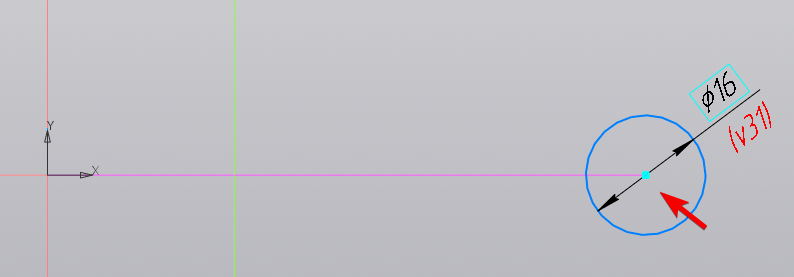

Нарисуйте Окружность с диаметром 16 мм, центр которой привязан к крайней точке контура из предыдущего эскиза:
Нажмите кнопку чтобы выйти из режима редактирования эскиза. Данный эскиз должен быть полностью определён.

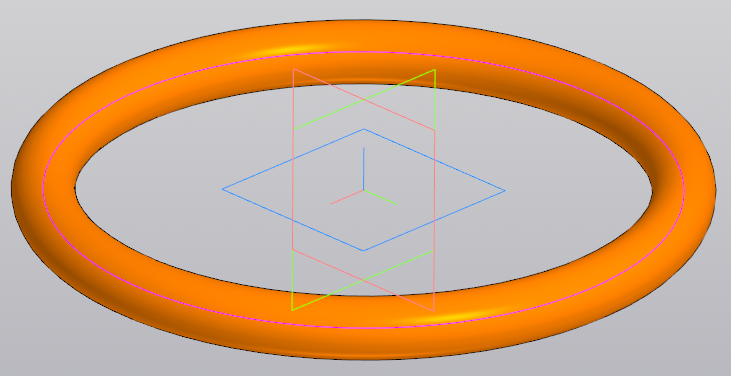

Активируйте инструмент Элемент по траектории . В качестве Сечения выберите второй эскиз, а для Траектории - первый. Подтвердите применение инструмента, нажав на зелёную галочку . Результат применения инструмента будет выглядеть следующим образом:
Моделирование центральной части
Для создания центральной части воспользуемся инструментом Элемент вращения.
Создайте эскиз в плоскости ZX.

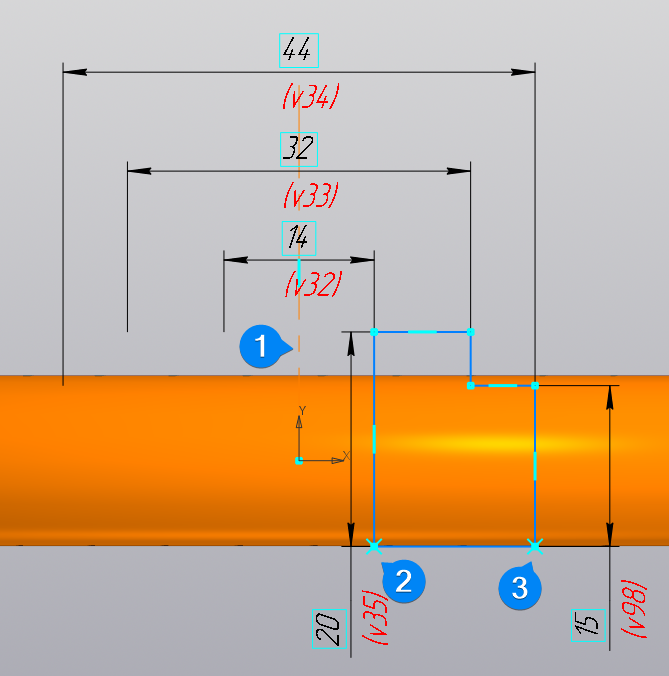

Нарисуйте следующий контур:
Эскиз должен содержать осевую линию 1 одна из вершин которой совпадает с началом отсчёта. Точки 2 и 3 должны быть привязаны к нижней кромке кольца (символ
).
Нажмите кнопку чтобы выйти из режима редактирования эскиза. Данный эскиз не будет определён.

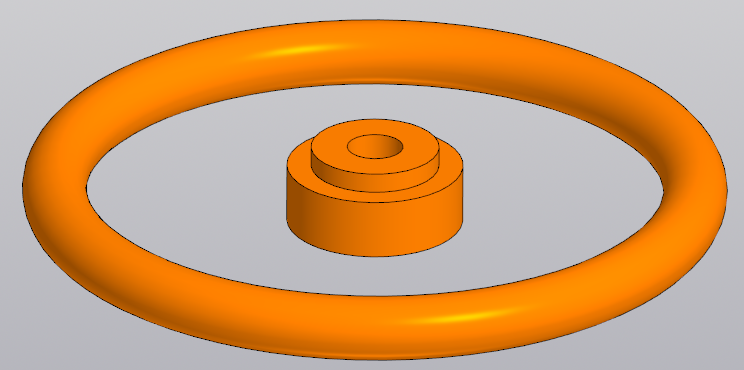

Примените к данному эскизу инструмент Элемент вращения. Результат должен выглядеть следующим образом:
Соединение внешнего кольца и центральной части
Для соединения двух частей маховика, создадим форму на основе сечений. Перед тем как изобразить сечения, необходимо добавить две вспомогательные плоскости.

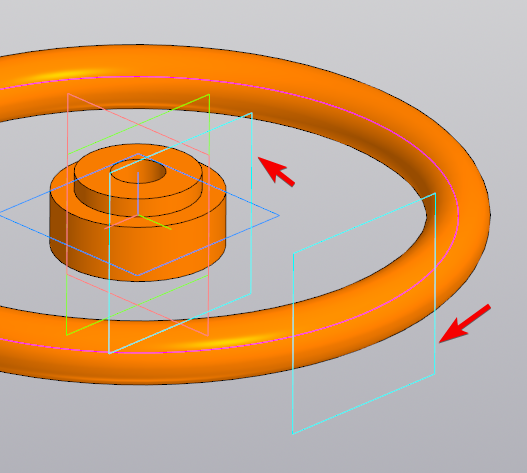

С помощью инструмента Смещенная плоскость , добавьте две вспомогательные плоскости. В обоих случаях в качестве Базовой плоскости выберите ZX, Расстояние - 15 и 80 мм. Новые плоскости должны расположиться следующим образом (показаны стрелкой):

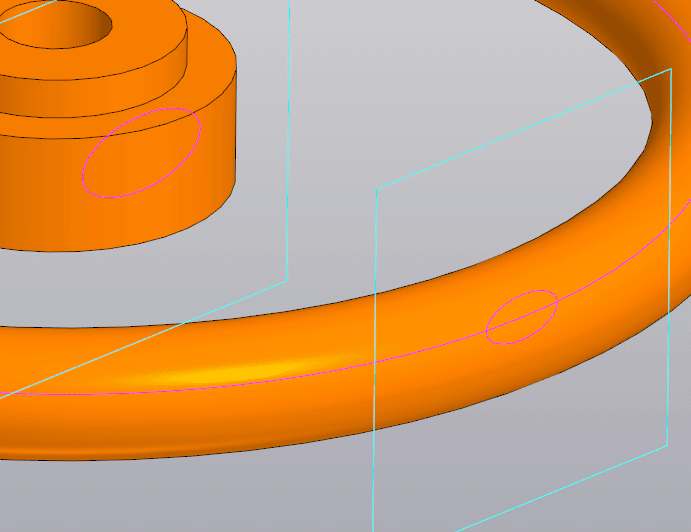

Создайте эскизы с Эллипсами на вспомогательных плоскостях.

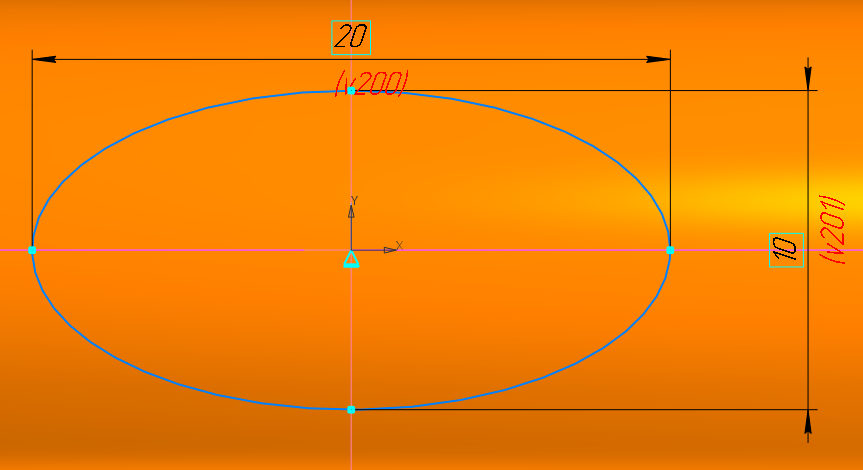

Первая вспомогательная плоскость:

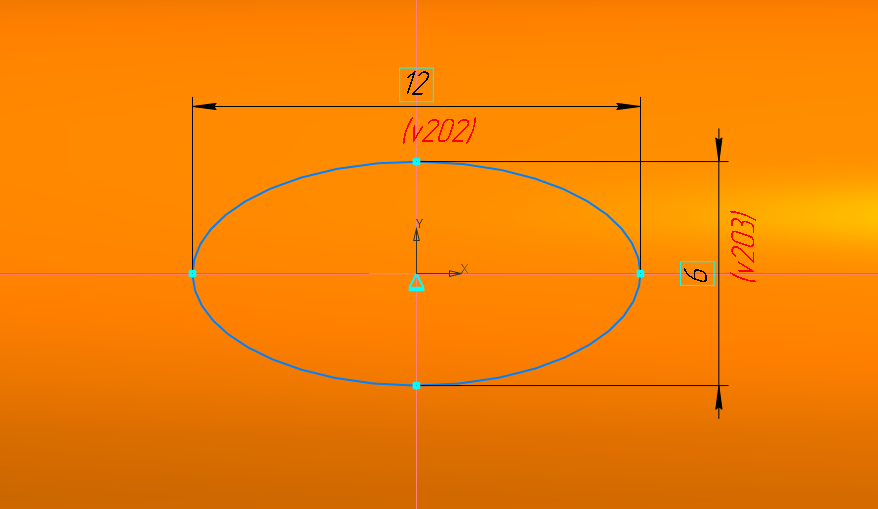

Вторая вспомогательная плоскость:
Активируйте инструмент Элемент по сечениям . В качестве сечений укажите два эскиза с эллипсами. Так как данные эскизы могут быть заслонены частями модели, выбрать их может быть проблематично. Чтобы осуществить выбор, щёлкните правой кнопкой мыши рядом с нужным эскизом и выберите опцию Перебор объектов
. В появившемся окне будут перечислены все объекты, которые находились под курсором мыши в момент вызова этого окна. Найдите в списке элемент, который начинается со слов Кривая. Подведите к нему курсор и данный контур подсветится. Убедитесь, что зелёным подсветился контур с овалом и щелкните мышью для подтверждения выбора.

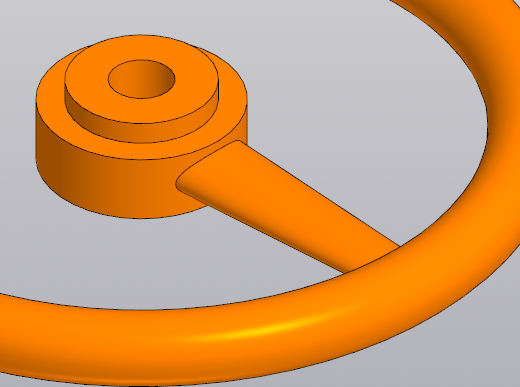

После того, как оба эскиза с эллипсами будут выбраны, подтвердите применение инструмента, нажав на зелёную галочку . Результат применения инструмента будет выглядеть следующим образом:

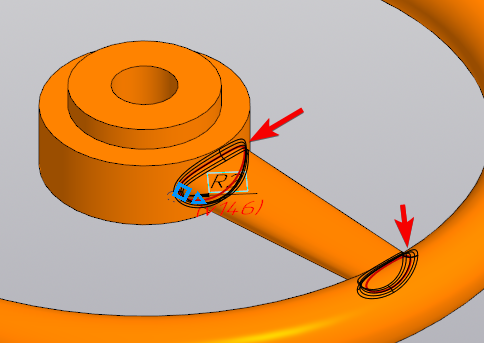

Активируйте инструмент Скругление, выберите два указанных на рисунке контура и укажите Радиус скругления равным 2 мм:
Подтвердите применение инструмента, нажав на зелёную галочку .
Для создания копий полученной ранее формы, используем Массив по концентрической сетке

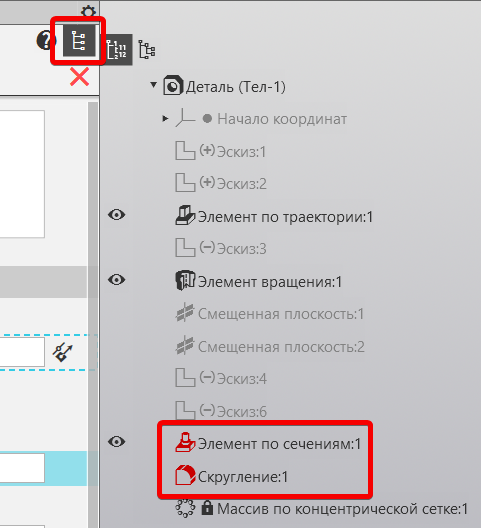

. В разделе Операции укажем элемент по сечениям и скругление. Можно щёлкнуть по самим объектам в рабочей области или вызвать Дерево с историей построения и выбрать необходимые операции в нём:

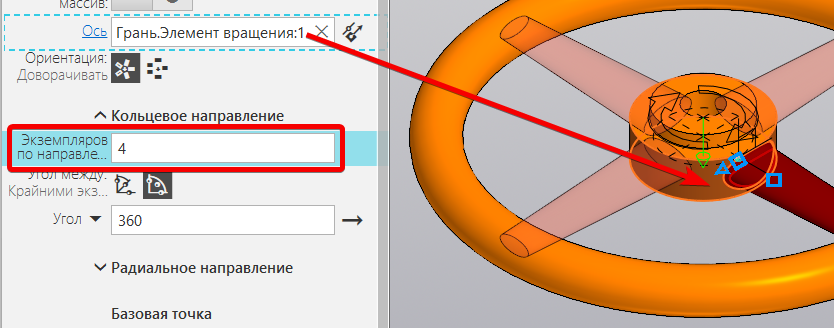

Щёлкните по опции Ось, а затем по цилиндрической поверхности центральной части, чтобы указать ось вращения копий. Количество Экземпляров по направлению должно быть равно 4:
Подтвердите применение инструмента, нажав на зелёную галочку .

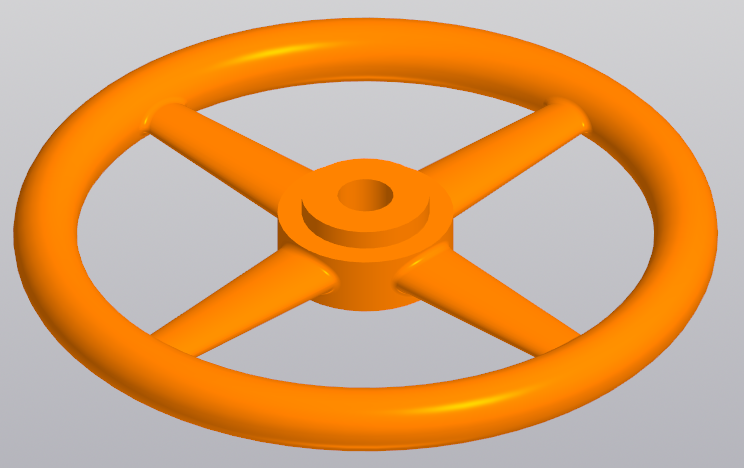

Модель маховика готова.
Сохраните деталь под именем 05-3 Маховик. Выберите пункт меню Файл - Сохранить как. В появившемся диалоговом окне укажите имя файла и папку для сохранения, после чего нажмите кнопку Сохранить.
