Занятие № 4. Массивы: зеркальный, по сетке, по концентрической сетке.

Цель: научиться применять различные виды массивов для создания ряда повторяющихся элементов детали.

Задание № 1. Зеркальный массив

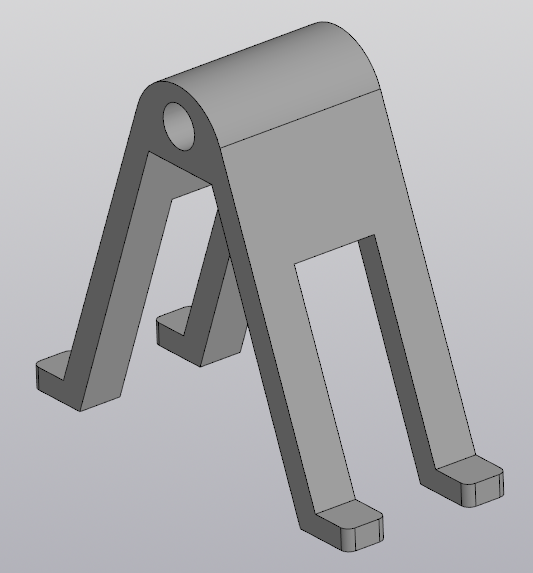

Создадим следующую модель кронштейна:

После запуска программы, создайте документ типа Деталь, нажав на кнопку image-20220417165420377.

Создание базовой формы

Создайте эскиз в плоскости ZY.

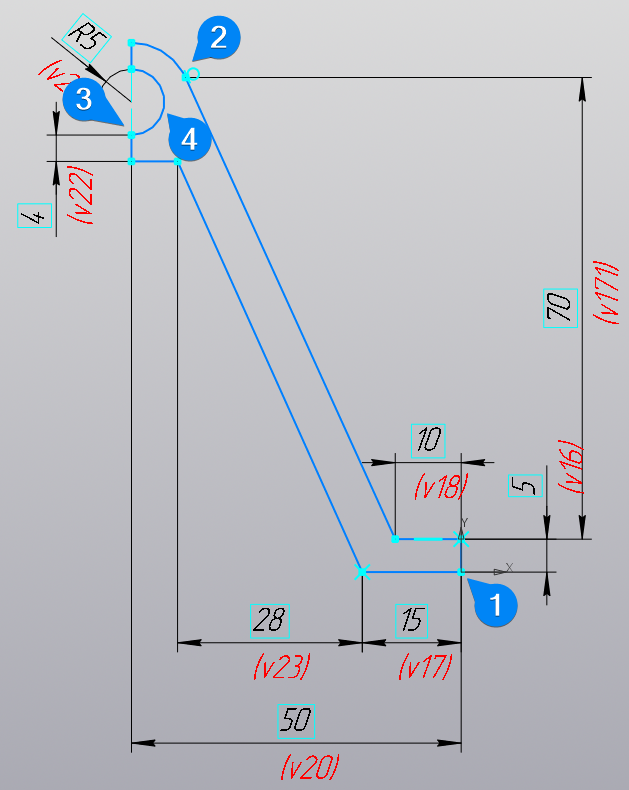

С помощью изученных ранее инструментов, нарисуйте следующий эскиз. Одну из вершин эскиза обязательно привяжите к началу отсчёта 1. Добавьте ограничение Касание к дуге и линии 2. Добавьте ограничение Выравнивание по вертикали к двум точкам 3. Добавьте ограничение Концентричность к обеим дугам 4.

Нажмите кнопку image-20220417171147119 чтобы выйти из режима редактирования эскиза. Убедитесь, что эскиз полностью определён.

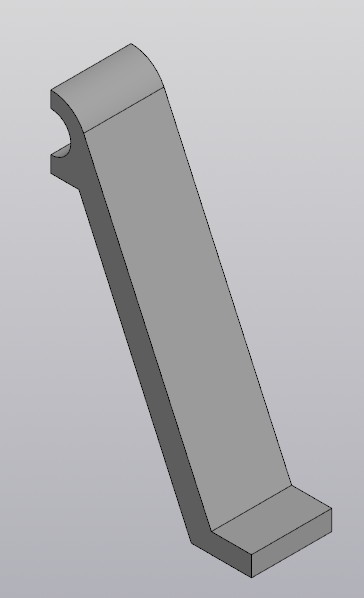

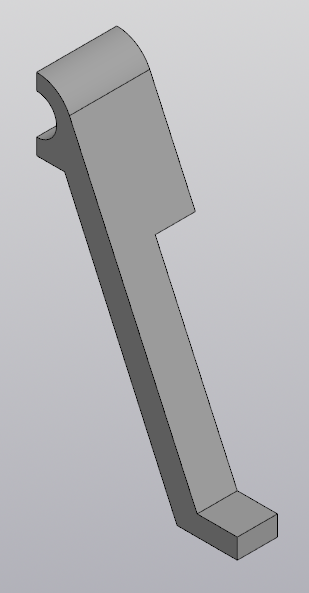

Примените к полученному эскизу инструмент Элемент выдавливания. Расстояние выдавливания укажите равным 20 мм. Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498. Результат применения инструмента выглядит следующим образом:

Создайте эскиз в плоскости ZX.

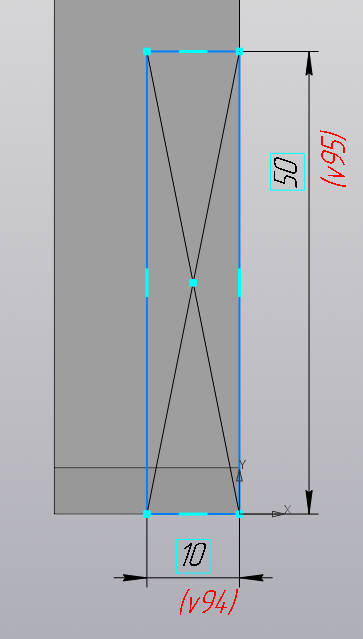

Нарисуйте Прямоугольник, одна из вершин которого совпадает с началом координат. Нанесите размеры:

Нажмите кнопку image-20220417171147119 чтобы выйти из режима редактирования эскиза. Убедитесь, что эскиз полностью определён.

Примените к эскизу инструмент Вырезать выдавливанием. В настройке Способ выберите опцию Через все:

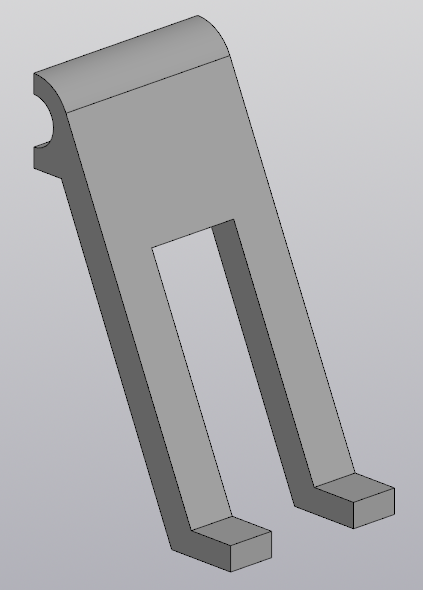

Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498. Результат применения инструмента выглядит следующим образом:

Отражение основной формы

Отразим полученную форму относительно рабочей плоскости. Для этого активируйте инструмент Зеркальный массив . После активации инструмента необходимо выбрать операции, тела или поверхности для отражения. Данные элементы можно выбирать как в рабочей области так и в Истории построения.

Щелкните по кнопке Дерево:

Рядом с параметрами инструмента появится история построения. Выберите в ней для отражения Элемент выдавливания: 1 и Элемент выдавливания: 2. Закройте Историю построения.

После выбора элементов для отражения, нужно выбрать плоскость. Щелкните по настройке Плоскость и затем в рабочей области выберите плоскость ZY. В рабочей области появится фантом с результатом применения инструмента. Если всё верно, подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498. Результат применения инструмента выглядит следующим образом:

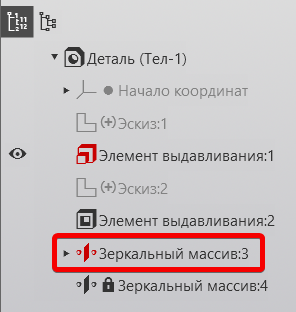

Активируйте инструмент Зеркальный массив ещё раз. Теперь в Истории построения выберем для отражения первый зеркальный массив:

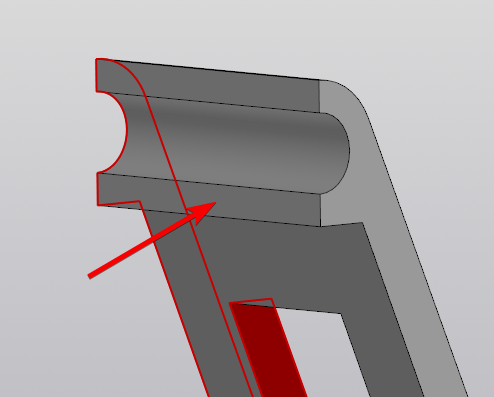

Щелкните по настройке Плоскость и затем в рабочей области щёлкните по грани модели, которая должна быть плоскостью симметрии:

Если всё верно, подтвердите применение инструмента, нажав на зелёную галочку .

Модель готова.

Сохранение проекта

Сохраните деталь под именем 04-1 Кронштейн. Выберите пункт меню Файл - Сохранить как. В появившемся диалоговом окне укажите имя файла и папку для сохранения, после чего нажмите кнопку Сохранить.

Задание № 2. Массив по сетке

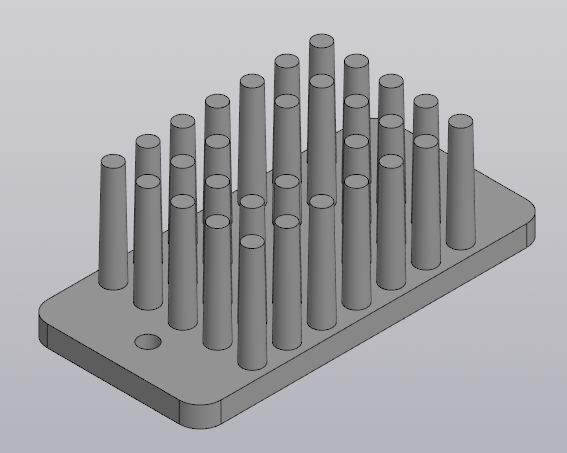

Создадим модель игольчатого радиатора:

Выберите пункт меню Файл - Создать. В появившемся окне выберите тип документа - Деталь.

Создание базовой формы

Создайте эскиз в плоскости XY.

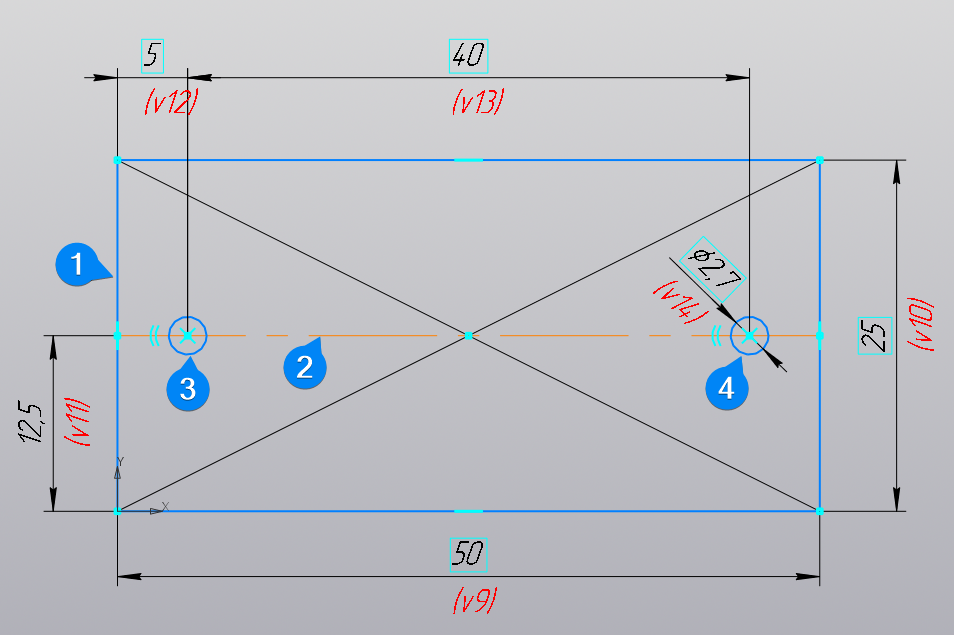

Нарисуйте Прямоугольник 1 одна из вершин которого привязана к началу координат. С помощью инструмента Отрезок нарисуйте осевую линию 2, которая соединяет середины противоположных сторон прямоугольника. Нарисуйте две Окружности, центры которых лежат на осевой линии. Добавьте к окружностям 3 и 4 ограничение Равенство. Нанесите необходимые размеры.

Нажмите кнопку image-20220417171147119 чтобы выйти из режима редактирования эскиза. Убедитесь, что эскиз полностью определён.

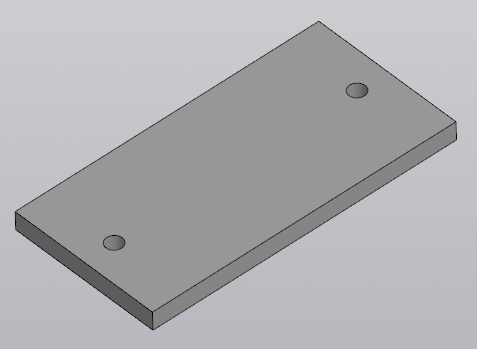

Примените к эскизу инструмент Элемент выдавливания. Расстояние выдавливания - 3 мм. Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498. Результат применения инструмента выглядит следующим образом:

Создание одного элемента радиатора

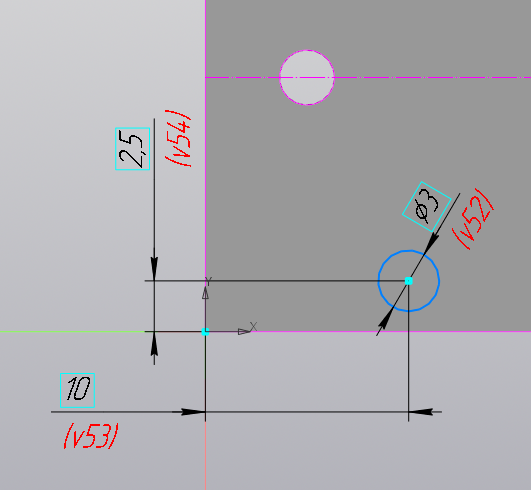

Создайте эскиз на верхней грани базовой формы:

Нажмите кнопку image-20220417171147119 чтобы выйти из режима редактирования эскиза. Убедитесь, что эскиз полностью определён.

Примените к новому эскизу инструмент Элемент выдавливания. В параметре Расстояние укажите значение 15 мм. В параметре Угол укажите 1 градус и смените направление с помощью стрелки:

Угол, в данном случае задаётся, для того, чтобы форма иглы сужалась ближе к концу.

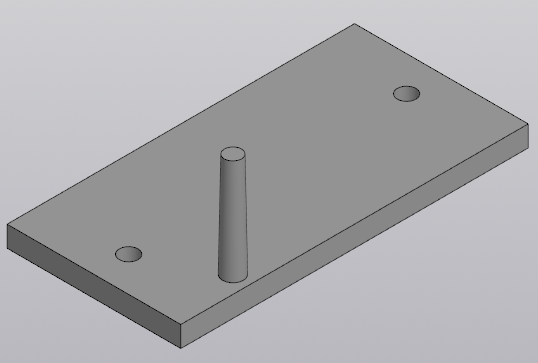

Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498. Результат применения инструмента должен выглядеть следующим образом:

Создание массива элементов

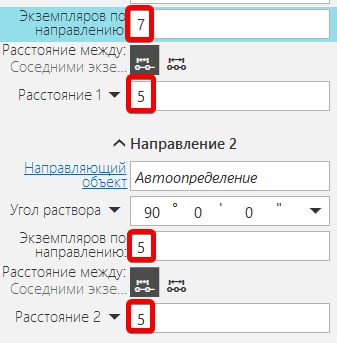

Для копирования тел или операций вдоль линии или по сете служит операция Массив по сетке image-20220511123958160. Активируйте инструмент и выберите полученную на предыдущем шаге иглу радиатора. Затем в настройках инструмента укажем, сколько копий тела и на каком расстоянии друг от друга нужно создать в вертикальном и горизонтальном направлении:

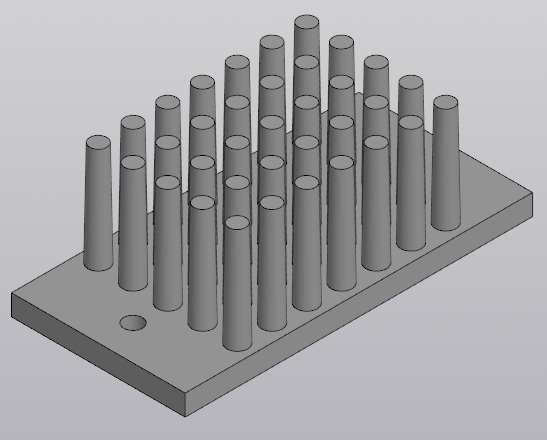

Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498. Результат применения инструмента должен выглядеть следующим образом:

Завершим редактирование модели, добавив скругление.

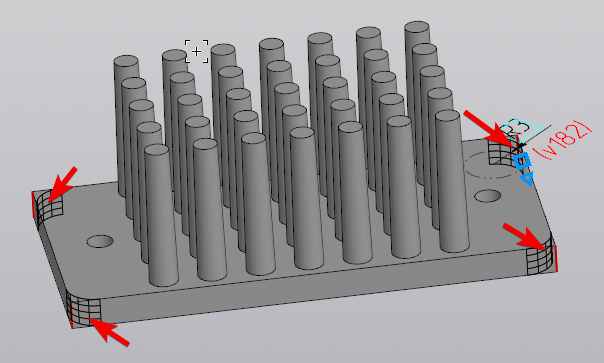

Активируйте инструмент Скругление, выберите рёбра, указанные на рисунке стрелками. Радиус скругления укажите равным 3 мм:

Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498. Модель радиатора готова.

Сохранение проекта

Сохраните деталь под именем 04-2 Радиатор. Выберите пункт меню Файл - Сохранить как. В появившемся диалоговом окне укажите имя файла и папку для сохранения, после чего нажмите кнопку Сохранить.

Задание № 3. Массив по концентрической сетке

Создадим модель ручки для потенциометра:

Выберите пункт меню Файл - Создать. В появившемся окне выберите тип документа - Деталь.

Создание базовой формы

Создайте эскиз в плоскости ZY.

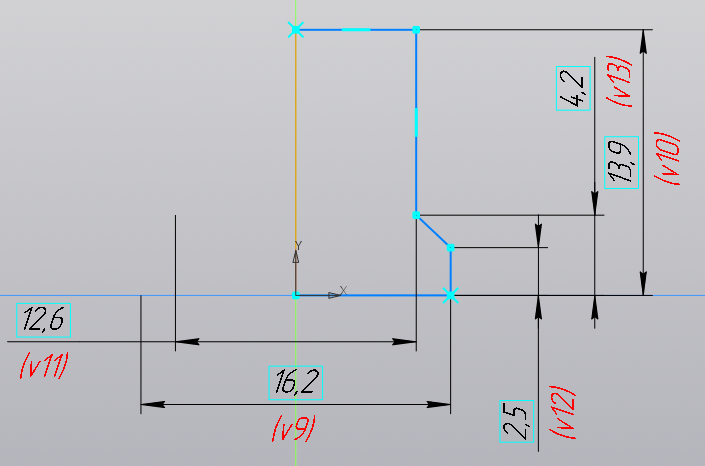

Изобразите в эскизе осевую линию и контур тела вращения. Нанесите необходимые размеры:

Нажмите кнопку image-20220417171147119 чтобы выйти из режима редактирования эскиза. Убедитесь, что эскиз полностью определён.

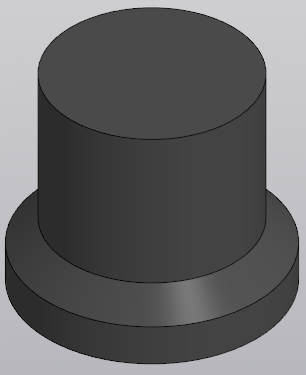

Примените к новому эскизу инструмент Элемент вращения. Так как эскиз содержит осевую линию, указывать самостоятельно ось вращения не понадобиться. Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498. Результат должен выглядеть следующим образом:

Примените инструмент Фаска к верхней окружности детали. Длину фаски установите равной 1 мм.

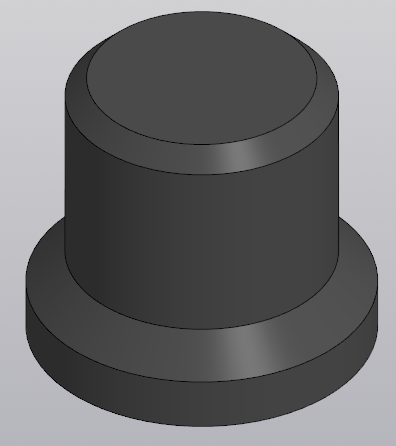

Результат применения инструмента должен выглядеть следующим образом:

Отверстие для крепления

Создадим отверстие, с помощью которого ручка будет крепиться к потенциометру.

Создайте эскиз на нижней грани модели.

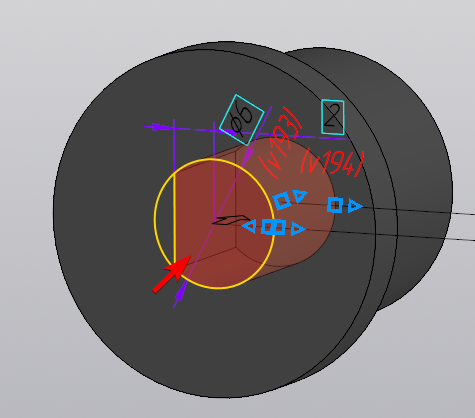

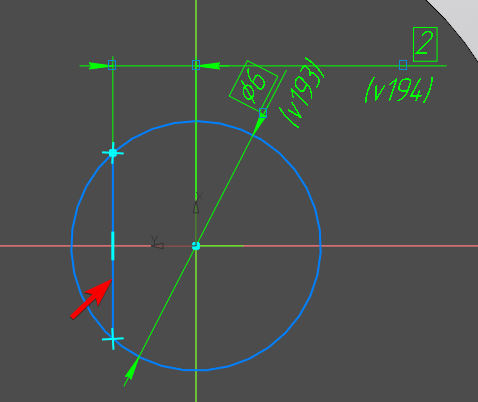

Изобразите Окружность, центр которой совпадает с началом отсчёта, и хорду (с помощью инструмента Отрезок). Хорда (обозначена стрелкой) должна быть выровнена по вертикали. Нанесите необходимые размеры:

Нажмите кнопку image-20220417171147119 чтобы выйти из режима редактирования эскиза. Убедитесь, что эскиз полностью определён.

Снимите выделение с нового эскиза, щёлкнув по пустому пространству в рабочей области. Затем примените инструмент Вырезать выдавливанием. Необходимо указать только ту область эскиза, которая ограничена окружностью и хордой:

В параметре Расстояние укажите значение 7 мм. Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498.

Создание засечек

Создайте новый эскиз на верхней грани ручки.

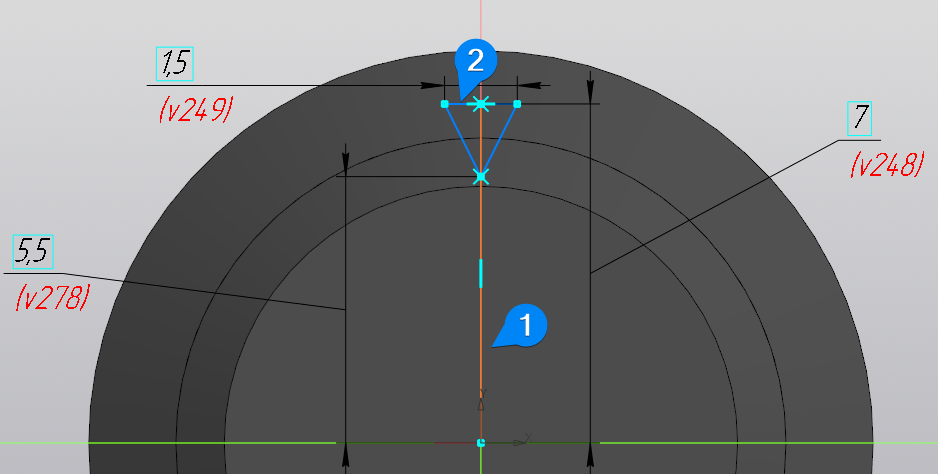

С помощью инструмента Отрезок изобразите вертикальную осевую линию, одна из вершин которой совпадает с началом отсчёта 1. С помощью инструмента Автолиния изобразите треугольник. Средняя точка горизонтальной стороны треугольника должна совпадать со второй вершиной осевой линии 2. Для этого примените ограничение Точка на середине кривой image-20220511155853097. Нанесите необходимые размеры:

Нажмите кнопку image-20220417171147119 чтобы выйти из режима редактирования эскиза. Убедитесь, что эскиз полностью определён.

Примените к эскизу инструмент Вырезать выдавливанием. Переключите Способ выдавливания в положение До объекта:

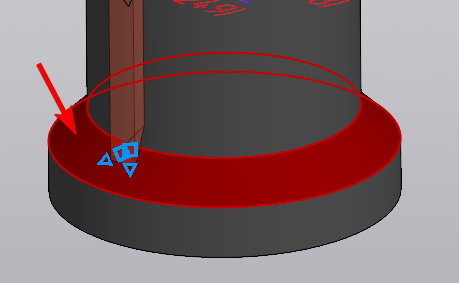

В качестве объекта-ограничителя выберите наклонную кромку детали:

Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498. В результате в детали появится одна засечка. Подобные засечки нужно нанести по всей поверхности детали. Для этого воспользуемся Массивом по концентрической сетке image-20220511160347580.

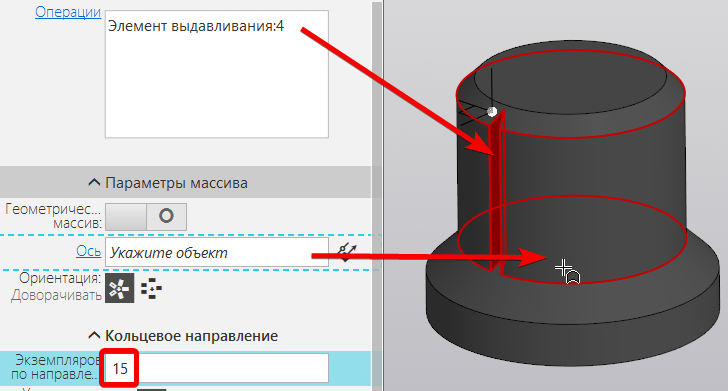

Активируйте данный инструмент. Для повторения выберите созданную ранее одну засечку. В качестве оси вращения можно выбрать либо ось Z либо цилиндрическую поверхность, на которой будут располагаться засечки (показана стрелкой). В параметре Экземпляров по направлению укажите число 15.

Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498.

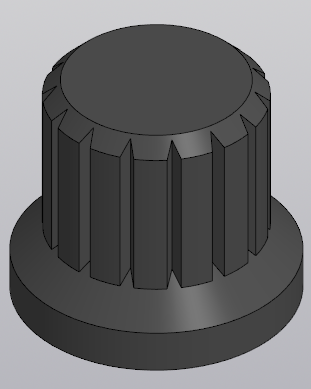

Модель ручки готова.

Сохранение проекта

Сохраните деталь под именем 04-3 Ручка с засечками. Выберите пункт меню Файл - Сохранить как. В появившемся диалоговом окне укажите имя файла и папку для сохранения, после чего нажмите кнопку Сохранить.

Задание № 4. Рукоятка для отвёртки

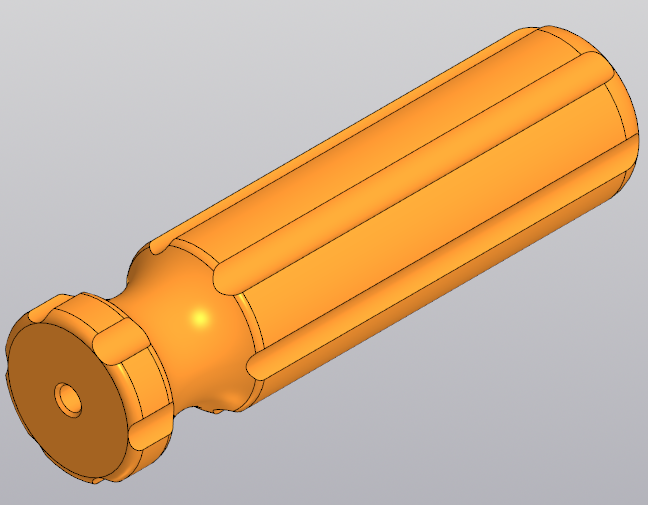

Создайте модель рукоятки для отвёртки.

Выберите пункт меню Файл - Создать. В появившемся окне выберите тип документа - Деталь.

Создание базовой формы

Создайте эскиз в плоскости ZX.

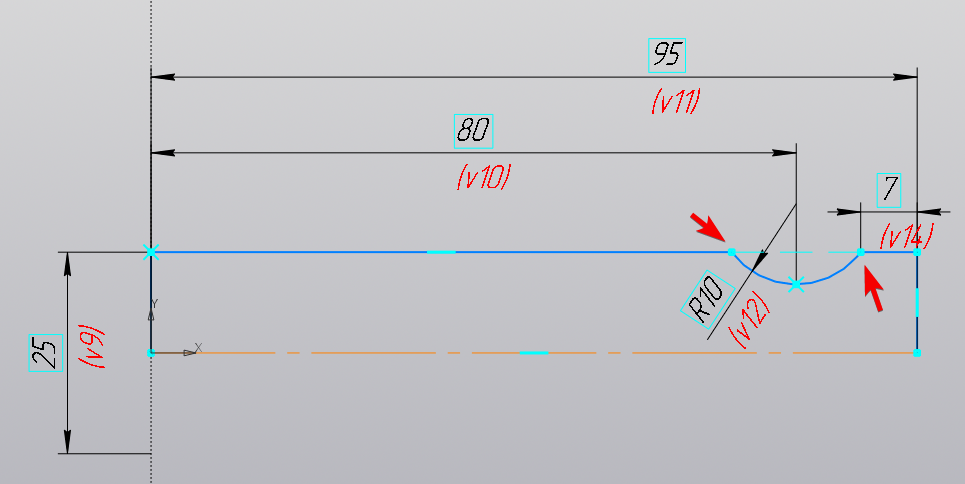

Нарисуйте следующий эскиз:

Одну из точек осевой линии и основной линии привяжите к началу отсчёта.

К точкам, обозначенным стрелками, примените ограничение Выравнивание (по горизонтали).

Нажмите кнопку image-20220417171147119 чтобы выйти из режима редактирования эскиза. Убедитесь, что эскиз полностью определён.

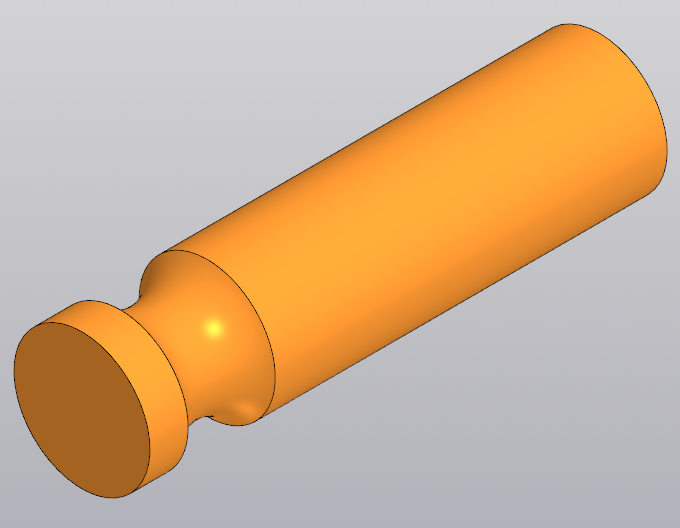

Примените к эскизу инструмент Элемент вращения. Результат работы инструмента приведён на следующем рисунке:

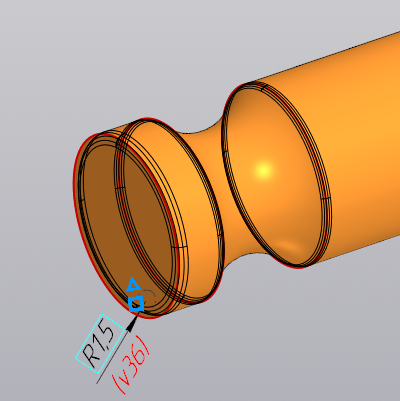

Выберите инструмент Скругление. Укажите Радиус равным 1.5 мм и выберите следующие контуры для применения инструмента:

Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498.

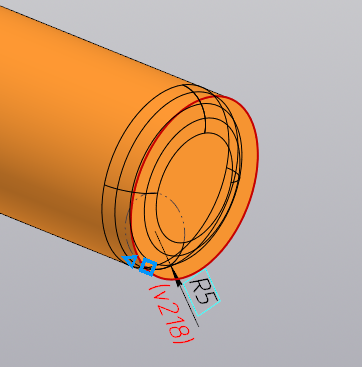

Ещё раз активируйте инструмент Скругление, но теперь укажите значение Радиуса равное 5 мм. Закруглите указанный на рисунке контур:

Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498.

Базовая форма готова.

Создание пазов в рукоятке

Создайте новый эскиз в плоскости ZY.

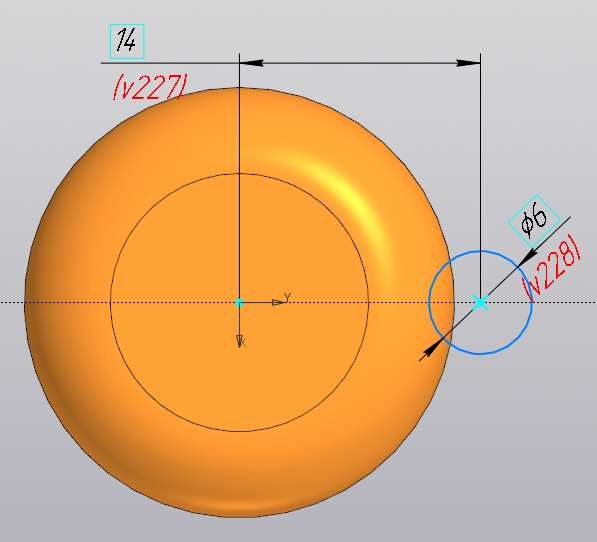

Нарисуйте Окружность, центр которой лежит на одной из координатных осей и нанесите необходимые размеры:

Нажмите кнопку image-20220417171147119 чтобы выйти из режима редактирования эскиза. Убедитесь, что эскиз полностью определён.

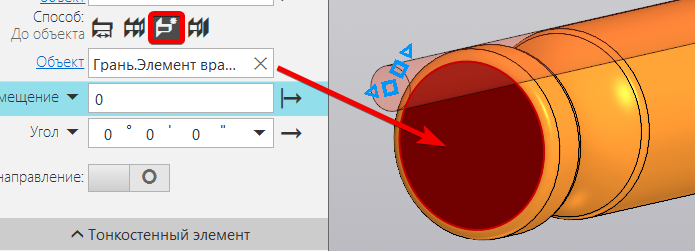

Примените к новому эскизу инструмент Вырезать выдавливанием. В настройке Способ выберите опцию До объекта, чтобы паз появился на всём протяжении основной формы:

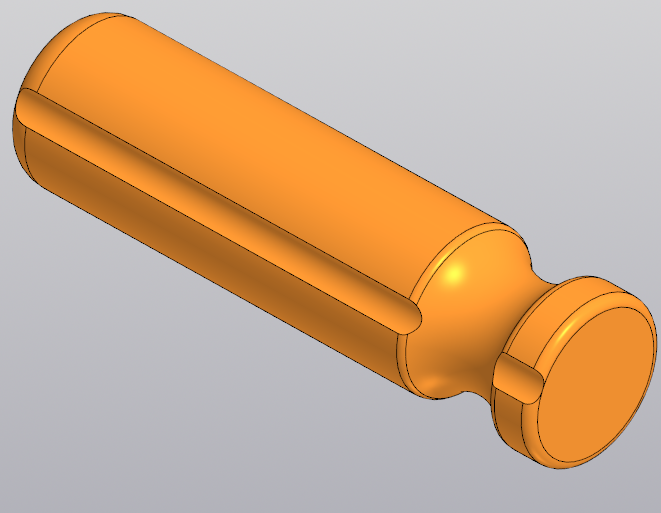

Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498. Результат применения инструмента должен выглядеть следующим образом:

Активируйте инструмент Массив по концентрической сетке. Для повторения выберите созданный ранее паз. В настройке Экземпляров по направлению укажите значение равное 6. В параметре Ось выберите боковую поверхность основной формы. Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498.

Отверстие для стержня

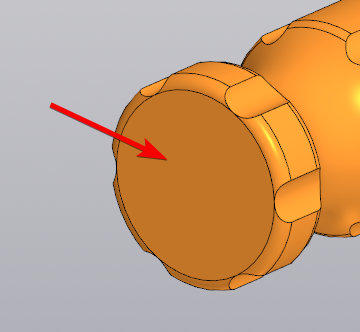

Создайте новый эскиз на грани, обозначенной стрелкой:

В эскизе нарисуйте окружность с диаметром 4 мм. Центр окружности должен совпадать с началом отсчёта.

Нажмите кнопку image-20220417171147119 чтобы выйти из режима редактирования эскиза. Убедитесь, что эскиз полностью определён.

Примените к эскизу инструмент Вырезать выдавливанием. Расстояние выдавливания укажите равным 50 мм. Подтвердите применение инструмента, нажав на зелёную галочку image-20220502214420498.

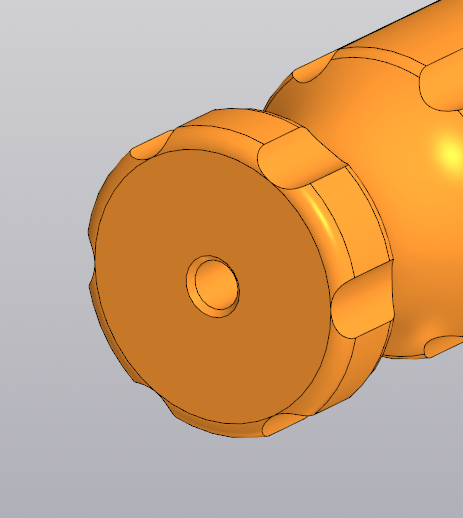

Добавьте Фаску к кромке отверстия длинной 0.5 мм. Результат применения инструмента должен выглядеть следующим образом:

Модель рукоятки готова.

Сохранение проекта

Сохраните деталь под именем 04-4 Рукоятка. Выберите пункт меню Файл - Сохранить как. В появившемся диалоговом окне укажите имя файла и папку для сохранения, после чего нажмите кнопку Сохранить.
